数据检索与索引

在最基础的层面上，数据库需要做两件事：当你给它一些数据时，它应该存储这些数据；当你之后再询问时，它应该把数据返回给你。

如果真的要说数据的存储与检索，就不得不提一下磁盘的结构，磁盘有柱面、盘面、扇区的概念，用（柱面号、盘面号、扇区号）可以定位任意一个 “磁盘块”，读取磁盘块需要移动磁头和旋转扇区，所以一次查询读取磁盘块的次数（IO次数）对性能有很大影响。

假设一个磁盘块 512B、一条记录是 128B（唯一标识占 8B），那么 100 条记录需要放在 25 个磁盘块上，访问一条记录平均需要读取 12 个磁盘块。这样的性能实在是太差了，那么有什么办法可以优化呢？

案例提到每条记录的唯一标识占 8B，假如我们可以用 8B 标识一个物理地址（例如柱面+盘面+扇区+偏移量），那么 16B 可以标识一条记录对应的位置，一个磁盘块可以放 32 个这样的结构，那么 100 条记录需要 4 个磁盘块来存放。此时访问数据我们可以读取这4个磁盘块，进而定位出记录的具体位置，也就是平均的 2 次索引 IO + 1 次的数据 IO。通过多使用一部分空间，访问数据的速率提高了数倍，另外一般来讲这个标识是按照顺序排列的，这样可以支持范围查询，也可以快速定位数据是否存在（否则需要访问全部的磁盘块才知道数据是否存在）。

索引可以用来快速定位数据库中的数据，多叉树和哈希是实现索引的常见方案。

索引的实现选型

Redis 就是利用哈希来实现索引，快速地定位到 key 所在的位置。Redis 中定义了一个数组，当 key 到来时对 key 执行哈希函数，并对数组长度取余（取余实现上是位运算）得到 index，接着在数组[index] 的位置查看是否有当前 key，解决哈希冲突采用的是链表法。哈希索引实现简单，对于单个 key 的查询，能以 O(1) 的速度找到对应的数据。

数据结构布隆过滤器也是通过哈希来实现的，它的工作原理是这样的：有一个比较长的 bit 数组 bits，当 key 来时，用多个哈希算法对 key 计算多个哈希值，假设哈希值对数组长度取余后是（0,9,1），如果 bit[0]、bit[9]、bit[1] 的值均为 1，那么该 key 就可能存在；反之只要这三个元素的值有一个是 0，这个 key 就肯定不存在。布隆过滤器常用来缓解缓存穿透的问题。

哈希索引的缺点就是不支持范围查询和模糊查询，Mysql 数据库采用树结构来实现索引，树有非常多的形态，搜索树、平衡树、红黑树、B树、B+树…….

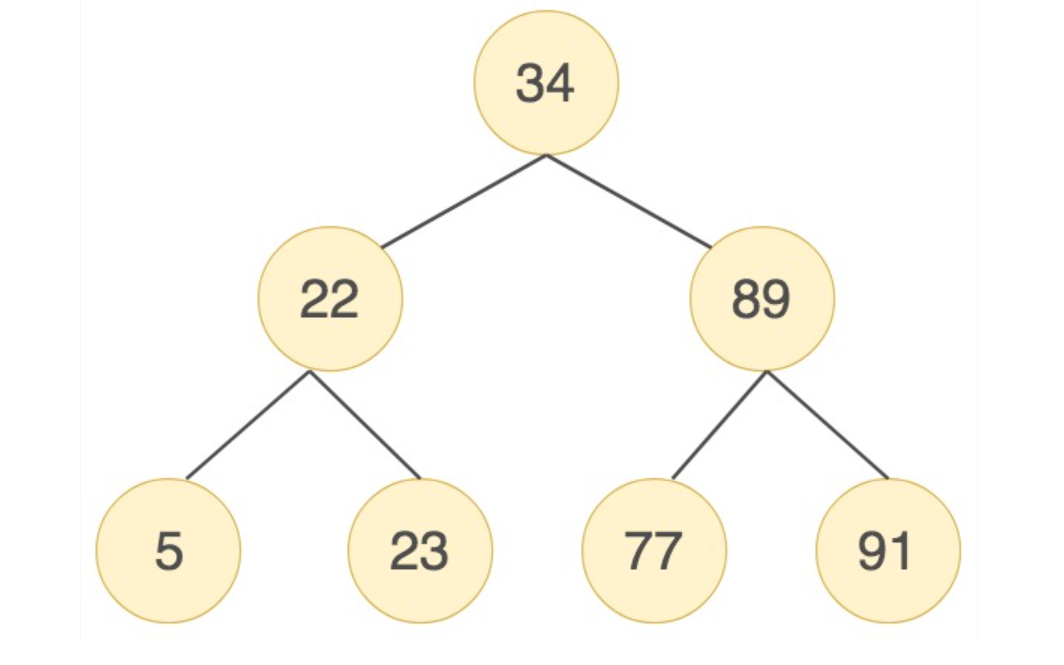

一般的二叉搜索树的建立，以首节点为根节点，后续的数据比当前数据小，则成为当前节点的左子树，否则成为右子树，对于序列（34，22，89，5，23，77，91）来说，创建出的二分查找树如下图：

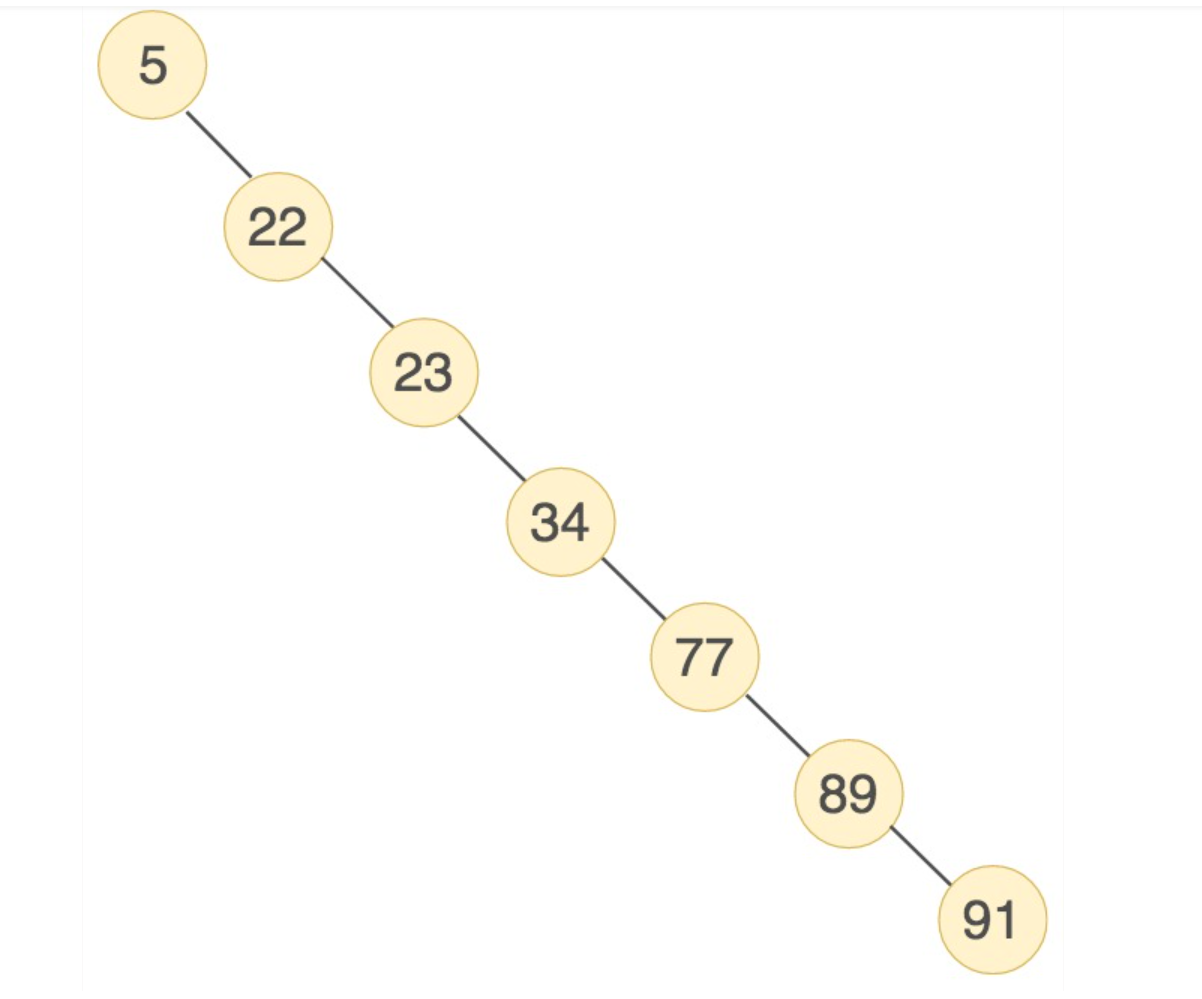

但是当数据比较极端，例如持续递增的一组序列，生成的二叉搜索树则会退化为链表，如下图：

为了避免极端数据情形导致查询恶化的情况，人们提出来平衡二叉搜索树（AVL树），它增加了每个节点左右子树高度差不能超过1的约束。

在平衡二叉搜索树中查找一个数据的时间复杂度近似为 O(log2n)，在数据量比较大的时候，由于每个节点只有2个子树，因此层高和查询耗时也会显著增加。

随后人们又发现如果不用二叉树，而是平衡 M（M>2）叉树的情况下，以上问题可以得到较好的解决，M 的值在 Mysql 中约为 1200，当层高是 4 的时候最多已经可容纳 17 亿节点了。

B 树与 B+ 树

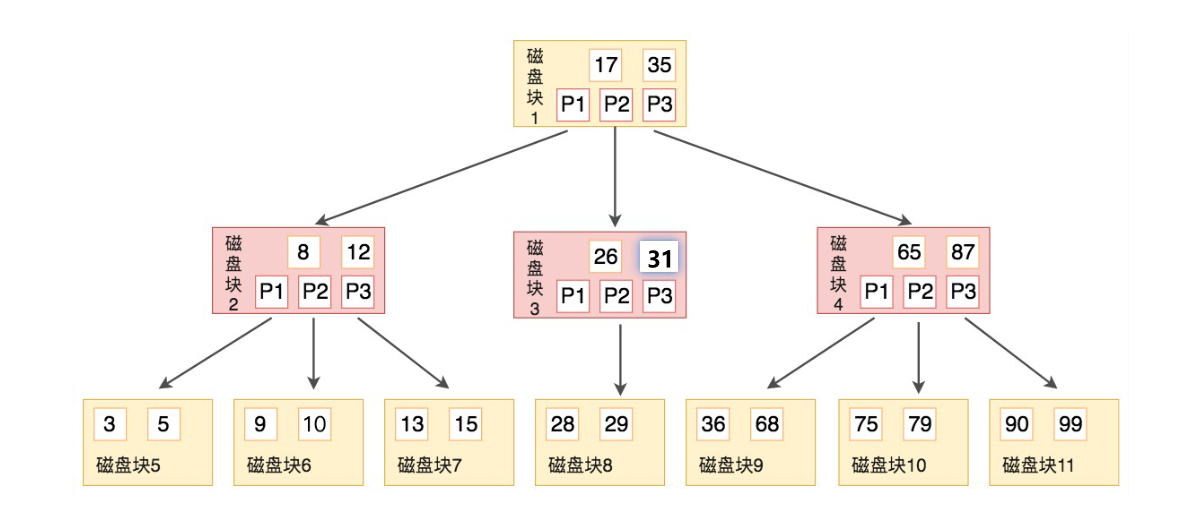

B树的英文是 Balance Tree，也就是平衡的多路搜索树，用来实现文件系统和某些数据库系统的索引，其结构如下图所示：

有个需要注意的地方：

• 非叶子节点出现的关键字在子节点中一般不再出现（如果有多条关键字相同的数据，当然叶子节点上还可能会出现）。

这也是 B 树与 B+ 树的重要区别之一，由于这样的实现，B 树的节点除了包含关键字，还包含关键字对应的行数据（在 B+ 树中，如果是主键索引，主键和行数据待在一起，如果是非主键索引，那么数据就是主键ID）。

B 树其实对于单个查询和范围查找已经支持的比较好了，不过单个查询的耗时不稳定，如果这个关键字在上层，耗时就短；如果随着时间推移关键字移动到了下层，查询时间就长；另外范围查找需要对树进行中序遍历，会根据上层节点去查询右子树。

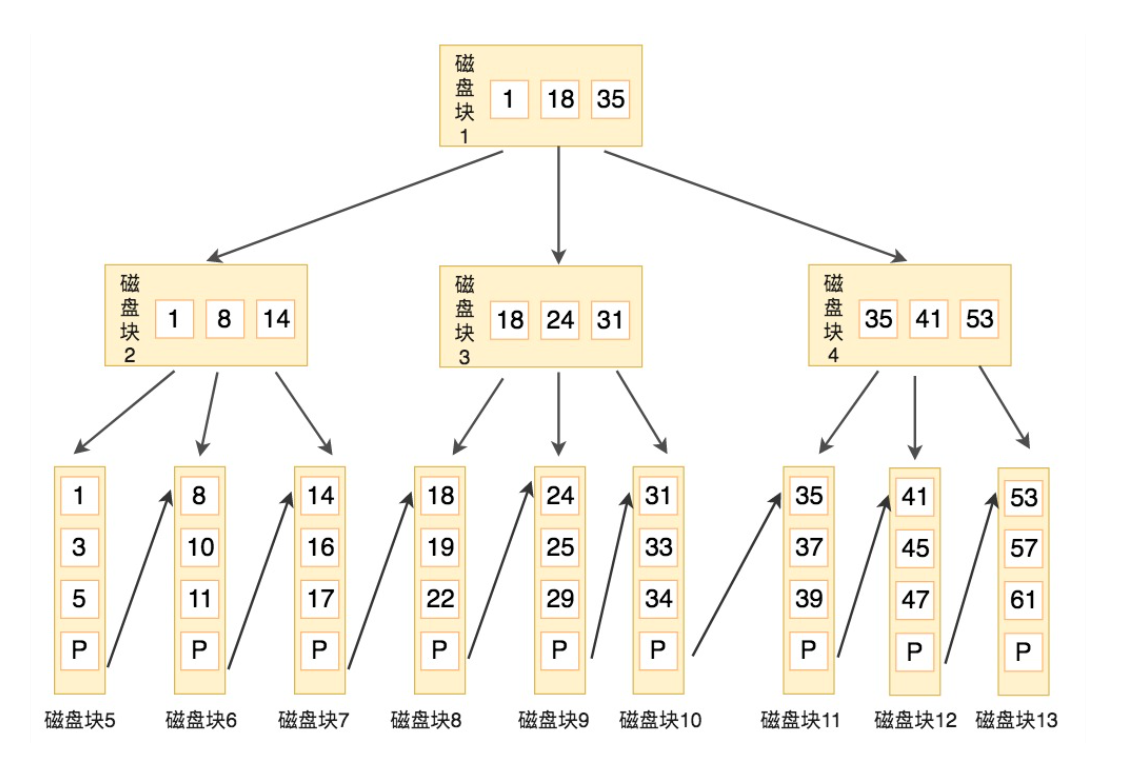

B+ 树针对上述场景做了优化，B+ 树把所有的数据都存放在了叶子节点，非叶子节点只存关键字，而且这个关键字一定是所指向子节点的最小值或最大值；B+ 树上所有的叶子节点间使用双向指针连接，在范围查找时可以从任意节点开始往 前/后 遍历。其结构如下图所示：

由于非叶子节点只存储关键字而不存储数据，因此 B+ 树比 B 树的非叶子节点能存下更多的关键字，同时由于数据都在叶子节点上，因此查询效率比较稳定。

如果要查询的字段不在非主键索引中，即使查询使用该索引，也需要在查到对应的主键后走主键索引拿到查询的字段值，这也被称为回表，有的时候走非主键索引查询速度比主键索引还快，原因可能是查询的字段刚好就是这个索引字段，此时不用回表。

B+ 树索引上的节点到底是什么

数据库中的数据是一行一行的，但是数据库的读取是按页为单位的，否则每次 I/O 操作指只能处理一行数据，效率太低了。在数据库中，无论是操作一行还是多行，都是将这些行所在的页进行加载。也就是说，数据库管理存储空间的基本单位是页。

一个 B+ 树的基本结构如下图所示，其实其中的每一个叶节点就是一个数据页。

数据页的大小可以使用如下命令查找，Mysql 中默认 16KB

show variables like '%innodb_page_size%';

16KB 能存储上千条数据，如果仅依靠数据之间的链表指针查询仍然需要O(N)的复杂度，Mysql 在数据页的设计中利用槽(slot)进一步优化了这个过程。

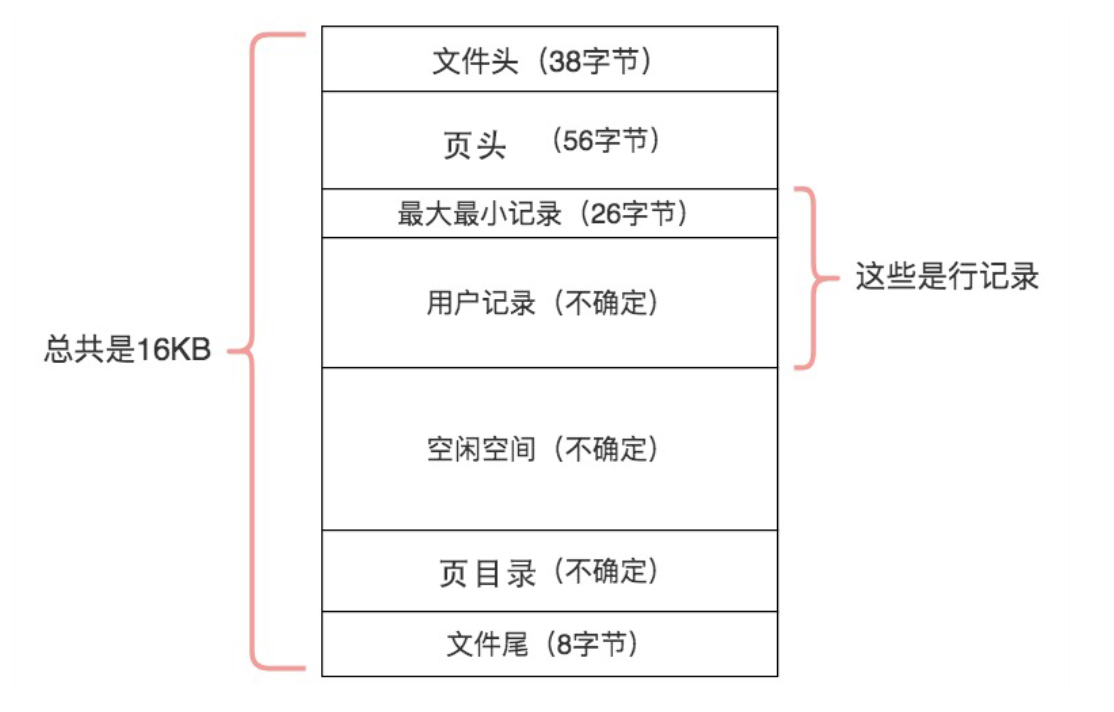

Mysql 的页结构如下图所示，其中用户记录部分占了页结构的主要空间。

文件头中会有两个指针 FIL_PAGE_PREV 和 FIL_PAGE_NEXT 用来指向上一个数据页和下一个数据页，链表的结构使得数据页之间不需要是物理上的连续。

数据页中的页目录部分，就是业内记录的索引，流程如下：

1. 将所有的记录分成几个组，这些记录包括最小记录和最大记录，但不包括标记为“已删除”的记录。
2. 第 1 组，也就是最小记录所在的分组只有 1 个记录；最后一组，就是最大记录所在的分组，会有 1-8 条记录；其余的组记录数量在 4-8 条之间。这样做的好处是，除了第 1 组（最小记录所在组）以外，其余组的记录数会尽量平分。
3. 在每个组中最后一条记录的头信息中会存储该组一共有多少条记录，作为 n_owned 字段。

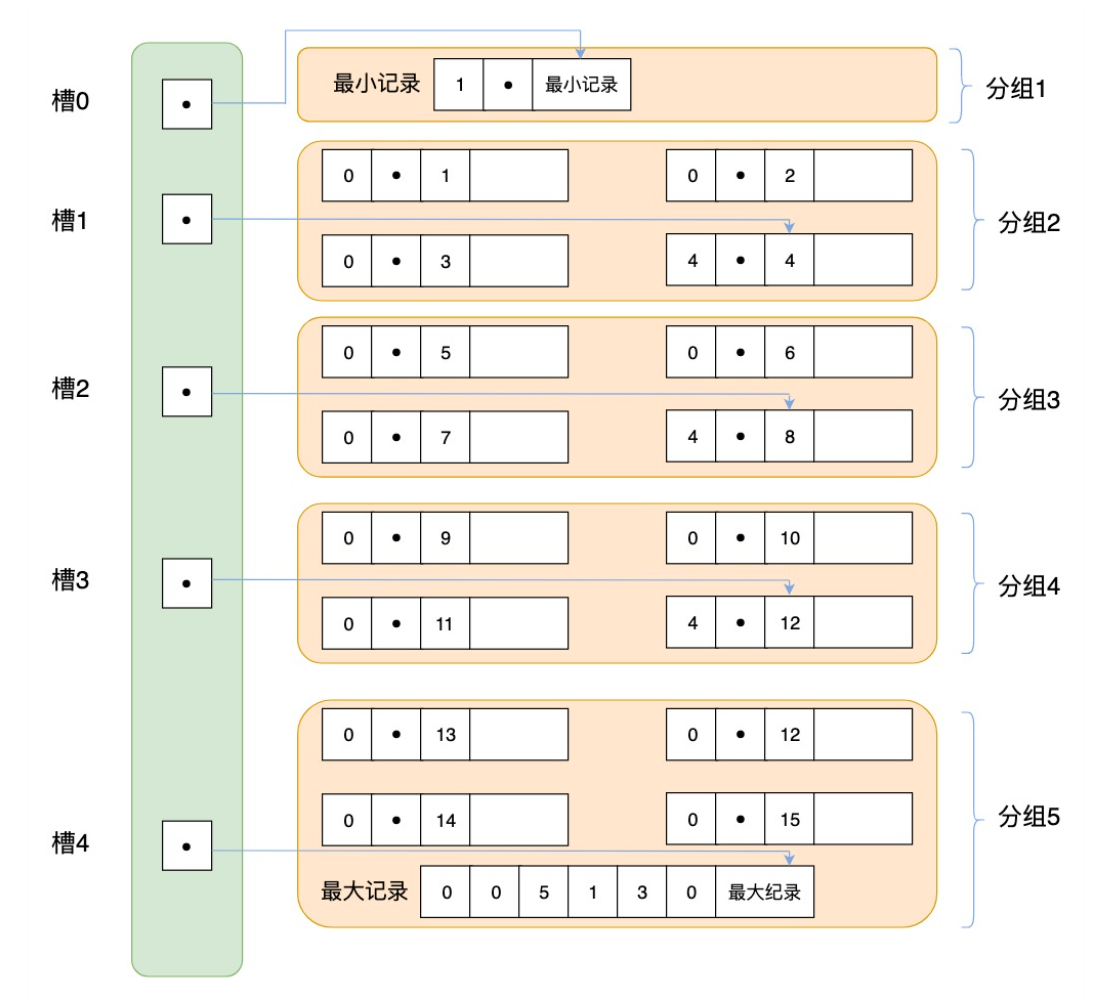

4. 页目录用来存储每组最后一条记录的地址偏移量，这些地址偏移量会按照先后顺序存储起来，每组的地址偏移量也被称之为槽（slot），每个槽相当于指针指向了不同组的最后一个记录。如下图所示：

所以 Mysql 查询的全流程是：从 B+ 树的根开始，逐层检索，直到找到对应的叶子结点（即数据页），将数据页加载到内存，再借助页目录内的槽（slot）进行二分查找到一个记录分组，最后在分组中链表遍历查找记录。

LSM Tree

LSM（Log-Structure Merge Tree）日志结构合并树也是流行的索引的一种，它与B树及其变体有什么区别呢？

Mysql 的数据更新是原地更新，当写请求到来时需要同步更新索引的内容，但索引可能分布在任意位置，这种内容小，数量多而且位置分散的写操作被称为随机写入；数量少、规模较大的写入模式则称为顺序写入。

在机械磁盘上，顺序写入远快于随机写入：随机写入需要移动磁头，等待盘片转到磁头下方；即使上在 SSD 上，顺序写入的吞吐量也是要高于随机写入的。

LSM 的结构相比B树类更适合写多读少的场景，其实现思路如下：

• 收到写入时，将其加入内存中的有序映射数据结构，例如红黑树、跳表或字典树。这类数据结构可以按任意顺序插入键、高效查找键，并按排序顺序读出键。这个内存数据结构称为 内存表（memtable）。
• 当内存表超过某个阈值（通常为几兆字节）时，按排序顺序将它写成磁盘上的 SSTable 文件。这个新的 SSTable 文件称为数据库最新的 段（segment），它与较旧的段分别存放在独立文件中，每个段都有自己的索引。向磁盘写出新段期间，数据库可以继续向新的内存表实例写入；SSTable 写完后，旧内存表占用的内存即可释放。
• 读取某个键的值时，先在内存表和磁盘上最新的段中查找。如果没有找到，就依次查看更旧的段，直到找到这个键或查完最旧的段。如果任何段中都没有这个键，它就不存在于数据库中。
• 后台不时运行合并与压实过程，将段文件合并起来，并丢弃已经覆盖或删除的值。

SSTable（Sorted String Table）有序字符串表，指按照键值排序的结构。由于每次写入只需要更新到内存，且 memtable 写磁盘时是顺序写，所以写性能比较高，当然为了保证 crash 后内存数据不丢失，也用到了类似 wal 的思想来进行保证。

新的 SSTable 落盘后，会有后台进程定期的进行合并、压实，合并、压实的策略选择（Leveled、Tiered）可以进一步的偏向写优先或读优先。当然这会产生数倍的写放大，历史的 SSTable 可能分为（0-500、500-1000、1000-1500），而这个新的 SSTable 写入的键值涵盖（0-1500），那么合并时历史的3个 SSTable 都需要参与。

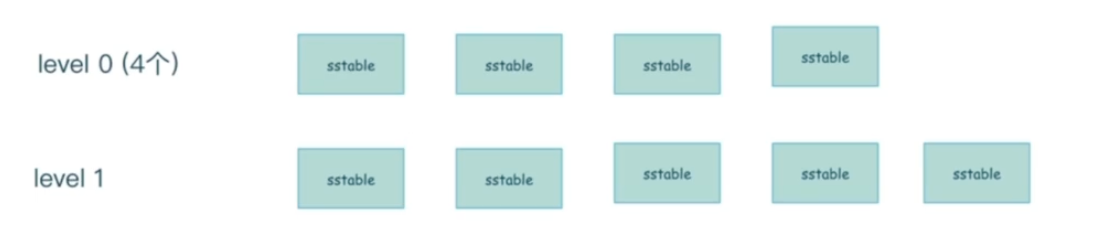

业界会采用分层的思想，最上层的 SSTable 索引范围可以重叠，下层的每一个 SSTable 容量是上层的10倍且范围不重叠，这样可以降低新 SSTable 范围很大而产生的写放大影响。如下图所示（简化了层数，实际上有多层）：

分层后不是每次落盘都跟全量数据归并，而是把数据分成不同“年龄”的层，只让新数据和小范围旧数据合并。

# 不分层
N 个 SSTable → 写入总量约 N²/2 → 写放大 O(N)

# 分层
N 个 SSTable → 写入总量约 N log N → 写放大 O(log N)

RocksDB、Cassandra、ScyllaDB 和 HBase 采用的就是这样的算法。这些系统都受 Google Bigtable 论文的启发；SSTable 和 memtable 两个术语正是由该论文提出的。这一算法最初发表于 1996 年，名为 日志结构合并树（Log-Structured Merge-Tree，简称 LSM 树），它建立在更早的日志结构文件系统研究之上。因此，凡是以合并、压实有序文件为基本原理的存储引擎，通常都称为 LSM 存储引擎。
